簡介:叉車車架作為承載核心部件,焊接質量直接決定整車承載能力和使用壽命。車架多采用低碳鋼材質,焊接時需保證焊縫有足夠的抗拉強度和韌性,保護氣的保護效果恰好適配這一需求。……
叉車車架作為承載核心部件,焊接質量直接決定整車承載能力和使用壽命。車架多采用低碳鋼材質,焊接時需保證焊縫有足夠的抗拉強度和韌性,保護氣的保護效果恰好適配這一需求。保護氣能構建穩定的保護氛圍,減少焊道氧化,增強電弧穿透力,讓焊縫熔合更充分,尤其在車架橫梁與縱梁的對接焊縫中,這種氣體能有效降低未熔合風險。庫卡機器人在叉車車架焊接中應用廣泛,其高精度的路徑控制和連續作業能力,能適配車架多焊縫、長焊縫的焊接需求,可傳統的保護氣供應系統卻難以跟上庫卡機器人的作業節奏,氣體浪費和焊接質量不穩定的問題一直存在,而
WGFACS節氣裝置的出現,正好為解決這些問題提供了可行方案,不少叉車生產車間引入該裝置后,保護氣消耗減少40%-60%。
叉車車架焊接時,庫卡機器人的焊接工況復雜多變。車架的橫梁、縱梁、連接板等部位厚度差異明顯,從薄壁的側護板到厚壁的承重梁,焊接時電流調整范圍很大,厚壁部位焊接需要較高電流保證熔深,有時還需采用多層多道焊工藝,此時若混合氣流量不足,焊道根部易出現氣孔;薄壁部位電流降低,傳統系統的氣體流量卻無法同步減少,多余氣體不僅浪費,還可能擾動熔池導致焊道寬窄不均。庫卡機器人的連續作業中,會頻繁切換焊接程序適配不同焊縫,比如從縱梁的直焊縫切換到橫梁的角焊縫,程序切換間隙或更換工裝時,機器人處于待機狀態,傳統系統仍持續供氣,單臺機器人一天的無效耗氣量就很突出,若車間有十臺以上機器人同時運行,累積浪費量相當可觀。叉車車架焊接屬于多工位協同作業,多臺庫卡機器人同時運行時,傳統單路供氣管路會出現遠端工位壓力不足的情況,影響供氣穩定性,進而導致不同工位的焊道成形一致性差。管路接頭長期受焊接振動影響,密封件易老化出現微小泄漏,日常巡檢僅靠目視和手感難以發現,長期累積會大幅增加氣體成本,這些問題都需要WGFACS節氣裝置針對性解決。

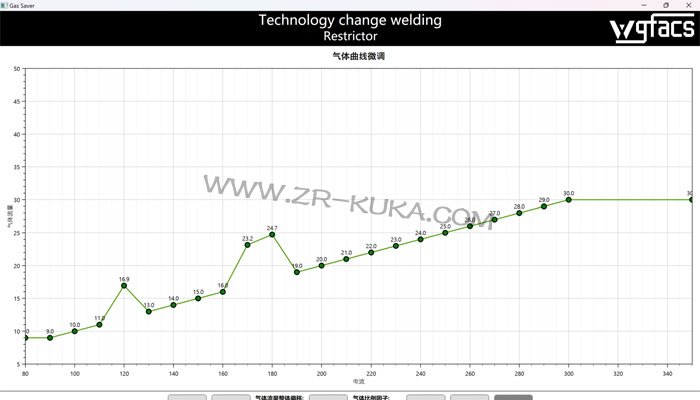

庫卡機器人處于待機或工裝更換狀態時,WGFACS裝置會將保護氣流量降至極低的保壓狀態,這個流量既能阻止空氣進入管路污染氣體,避免下次起弧時因氣體純度不足產生缺陷,又能最大限度減少無效消耗。當機器人接收焊接指令起弧時,裝置會根據預設的車架焊接工藝參數表,快速將流量提升至目標值,這個過程的響應速度能精準匹配庫卡機器人的起弧時間。焊接過程中,裝置會實時監測庫卡機器人的焊接電流變化,電流大小直接反映熔池負荷,車架厚壁部位焊接時電流較高,尤其是多層焊的填充層和蓋面層,裝置會分階段調整流量,確保每層焊道都得到充分保護;薄壁部位焊接時電流降低,流量也隨之減少,避免氣體浪費,真正實現電流大則多供、電流小則少供的按需供給模式。收弧階段,裝置會配合庫卡機器人的收弧程序,維持一定時間的后拖流量,待熔池完全凝固后再降低流量,防止高溫焊道與空氣接觸產生氧化,這種精細化控制在車架外觀焊縫中效果尤為明顯,能減少焊道后期打磨工作量。
WGFACS節氣裝置針對庫卡機器人叉車車架焊接的特性,構建了精準的供氣調控體系,核心在于與庫卡機器人控制系統的深度協同,讓氣體供應完全匹配焊接節奏。裝置通過工業以太網與庫卡機器人控制柜建立數據交互,能實時讀取機器人的運行狀態、焊接電流變化、起弧收弧信號等關鍵參數,數據傳輸?shù)募皶r(shí)性完全適配庫卡機器人的高速作業特性,不會因信號延遲影響供氣調整。WGFACS節氣裝置的應用效益在叉車車架焊接車間中體現得十分明顯。某叉車制造企業的庫卡機器人焊接生產線部署該設備后,單臺機器人的日均混合氣消耗量大幅降低,車間整體節氣效果顯著。
