遇到CCU板相關故障時，首先要結合現象與工況做初步預判。如果通電后板卡無顯示、數碼管跳碼異常或指示燈閃爍不定，大概率是電源模塊焊點虛焊或供電端子接觸不良；要是機器人啟動后突然停機、軸動作卡頓且沒有固定報警碼，或者示教器與CCU通訊不穩定，就需要重點關注CPU芯片、總線接口或編碼器信號的焊點；涉及電子安全回路報警、急停功能失效的情況，則要優先檢查CI3板接口焊點和安全繼電器的焊接狀態。除了故障表現，還要考慮使用場景帶來的影響，比如長期在潮濕環境下工作的設備，焊盤氧化腐蝕的概率會顯著增加；之前有過維修記錄的板卡，可能存在手工焊接溫度不當、助焊劑殘留過多引發的二次虛焊。

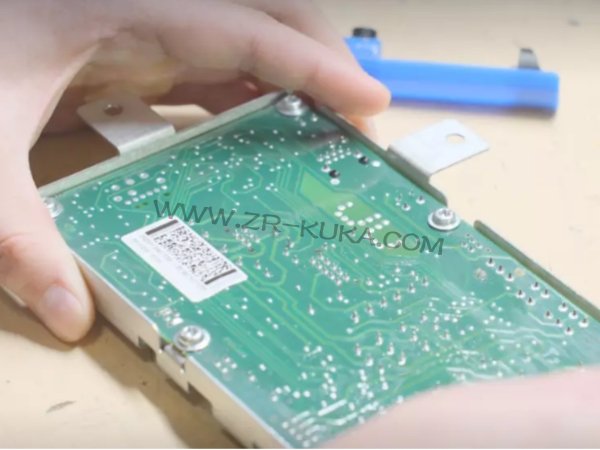

維修前的準備工作要細致周全，既要備好合適的工具和耗材，也要嚴守安全規范。工具方面，高精度數字萬用表、X-Ray檢測儀、熱風槍、恒溫烙鐵、顯微鏡和熱成像儀都是必不可少的，這些設備能幫助精準定位故障點和完成修復操作；耗材需選擇符合標準的無鉛焊錫絲、無鉛助焊劑、PCB清洗液和防靜電包裝袋，確保維修質量和后續使用穩定性。安全操作更是不能忽視，必須先斷開機器人總電源，等待電容充分放電后再動手，全程佩戴防靜電手環防止靜電擊穿IC元件；拆卸CCU板時要輕拿輕放，避免彎折印制線路，同時仔細記錄原始接線位置和固定方式，為后續還原安裝提供便利。
故障排查應遵循從無損到有損、從表面到深層的順序逐步推進。首先進行外觀與物理檢測，用顯微鏡觀察板卡表面，重點查看電源接口、CPU芯片、編碼器接口、繼電器引腳等高頻受力部位，虛焊的焊點通常會呈現不規則形狀、焊錫凹陷或引腳與焊盤分離的間隙，同時還要留意焊盤是否有氧化發黑、助焊劑殘留的跡象。可以采用“壓/搖”測試法輔助判斷，斷電狀態下輕輕按壓疑似虛焊的元件，觀察是否有松動；通電狀態下做好絕緣防護后輕搖電路板，若故障現象隨振動出現或消失，就能初步鎖定虛焊位置。熱成像儀也能派上用場，虛焊點因接觸電阻過大容易出現局部過熱，溫度會明顯高于周邊元件，通過掃描可快速找到異常區域。
針對一些隱蔽的虛焊故障，還需要進行深層焊點檢測。對于BGA、QFN等底部焊點不可見的精密封裝元件，使用X-Ray檢測儀查看焊點空洞率與焊錫潤濕狀態，一旦出現空洞聚集或焊錫未完全包裹引腳的情況，就需要及時補焊；聲學顯微鏡也能發揮作用，通過掃描精密元件，利用虛焊點與正常焊點振動特性的差異，可識別出隱藏的裂紋或分層缺陷。
找到故障點后，即可開展修復操作，整個過程要規范細致，避免造成二次損傷。焊前預處理必不可少，用PCB清洗液浸泡的棉簽擦拭虛焊區域，徹底清除焊盤表面的氧化層和助焊劑殘留，氧化嚴重的焊盤可采用專業清洗方式處理，確保焊盤清潔度符合焊接要求。對板卡上的熱敏元件，要用耐高溫膠帶覆蓋保護，防止補焊時高溫損壞；根據焊盤類型選擇匹配的焊錫絲，保證焊錫潤濕效果，同時調整熱風槍噴嘴大小，確保熱量僅作用于目標焊點區域。
補焊操作要根據元件類型采用對應的方法。引腳類元件補焊時，用恒溫烙鐵接觸焊點，待原有焊錫熔融后加入少量新焊錫，確保焊錫均勻包裹引腳，形成光滑的標準形狀焊點，避免出現連錫或焊錫過多的情況；精密封裝芯片補焊則采用熱風槍回流焊法，按規范設置溫度曲線，經過預熱、恒溫、峰值溫度階段后，讓焊錫完全熔融再自然冷卻，切不可強制降溫，否則容易導致焊點開裂。補焊完成后，用PCB清洗液清洗補焊區域，去除殘留的助焊劑，防止后續出現離子污染腐蝕焊點。
修復后的檢測驗證是確保維修質量的關鍵環節。先用顯微鏡觀察焊點形態，確認焊錫潤濕良好、無空洞、無裂紋，金屬間化合物層厚度符合標準；再用萬用表重新測量各引腳電阻、電壓值，與標準數據對比，確保無異常波動，同時用示波器檢測信號波形，確認傳輸穩定無干擾。功能測試同樣重要，將CCU板裝回機器人控制柜，接通電源進行空載測試，觀察數碼管顯示是否正常、指示燈狀態是否穩定，確保無報警代碼彈出；進行通訊測試，保證示教器與CCU板長時間通訊無中斷，軸參數讀取正常；啟動機器人執行標準作業程序進行負載測試，連續運行一段時間，監測軸動作精度和響應速度，確保無卡頓或停機現象；最后觸發急停功能、安全門開關，驗證電子安全回路系統正常動作，無錯誤報警。
KUKA庫卡機器人CCU板虛焊故障的維修，核心在于通過“現象預判-分層檢測-精準補焊”的閉環流程，在保證修復質量的同時，最大限度避免二次損傷。精密元件的補焊需要專業技術和專用設備支撐，建議由持證工程師操作。日常維護中重視環境管控與定期檢測，不僅能顯著降低虛焊發生率，還能延長CCU板使用壽命，為機器人系統穩定運行提供可靠保障。
